1. Понятие и особенности спускаемой капсулы

1.1 Назначение и компоновка

Спускаемая капсула (СК) космического аппарата (КА) предназначена для оперативной доставки специальной информации с орбиты на Землю. На космическом аппарате устанавливаются две спускаемые капсулы (рис.1).

Рисунок 1.

СК представляет собой контейнер для носителя информации, соединенный с пленко-протяжным тактом КА и снабженный комплексом систем и устройств, обеспечивающих сохранность информации, спуск с орбиты, мягкую посадку и обнаружение СК во время спуска и после приземления.

Основные характеристики СК

Масса СК в сборе - 260 кг

Наружный диаметр СК - 0,7 м

Максимальный размер СК в сборе - 1,5 м

Высота орбиты КА - 140 - 500 км

Наклонение орбиты КА - 50,5 - 81 град.

Корпус СК (рис.2) изготовлен из алюминиевого сплава, имеет форму близкую к шару и состоит из двух частей: герметичной и негерметичной. В герметичной части расположены: катушка о носителем спец.информации, система поддержания теплового режима, система герметизации щели, соединяющей герметичную часть СК с пленко-протяжным трактом КА, КВ передатчики, система самоликвидации и другая аппаратура. В негерметичной части размещены парашютная система, дипольные отражатели и контейнер "Пеленг УКВ". Дипольные отражатели, КВ передатчики и контейнер "Пеленг-УКВ" обеспечивают обнаружение СК в конце участка спуска и после приземления.

Снаружи корпус СК защищен от аэродинамического нагрева слоем теплозащитного покрытия.

На спускаемой капсуле с помощью стяжных отстреливаемых лент (рис.2) установлены две платформы 3, 4 c пневмоагрегатом стабилизации СК 5, тормозным двигателем 6 и телеметрической аппаратурой 7.

Перед установкой на КА опускаемая капсула соединяется тремя замками 9 системы отделения с переходной рамой 8. После этого рама стыкуется с корпусом КА. Совпадение щелей пленко-протяжных трактов КА и СК обеспечивается двумя направляющими штифтами, установленными на корпусе КА, а герметичность соединения - резиновой прокладкой, установленной на СК по контуру щели. Снаружи СК закрывается пакетами экрано-вакуумной теплоизоляции (ЗВТИ).

1.2 Спуск с орбиты

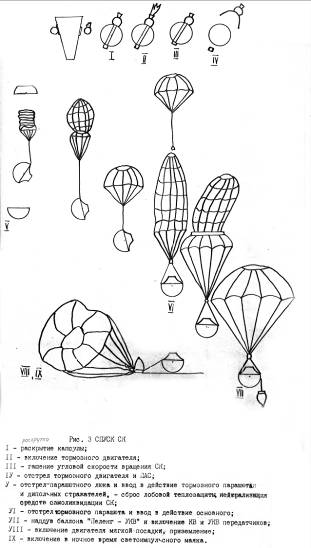

Отстрел СК от корпуса КА производится с расчетное время после герметизации щели пленко-протяжного тракта, сброса пакетов ЗВТИ и разворота КА на угол тангажа, обеспечивающий оптимальную траекторию спуска СК в район посадки. По команде БЦВМ космического аппарата срабатывают замки 9 (рис.2) и СК с помощью четырех пружинных толкателей 10 отделяется от корпуса КА. Последовательность срабатывания систем СК на участках спуска и приземления следующая (рис.3):

- раскрутка капсулы относительно оси X (рис.2) с целью сохранения требуемого направления вектора силы тяги тормозного двигателя в процессе его работы, раскрутка осуществляется пневмоагрегатом стабилизации (ПАС);

- включение тормозного двигателя;

- гашение при помощи ПАС угловой скорости вращения СК;

- отстрел тормозного двигателя и ПАС (в случае несрабатывания стяжных лент через 128 с происходит самоликвидация СК);

- отстрел крышки парашютной системы, ввод в действие тормозного парашюта и дипольных отражателей, сброс лобовой теплозащиты (для уменьшения массы СК);

- нейтрализация средств самоликвидации СК;

- отстрел тормозного парашюта и ввод в действие основного;

- наддув баллона контейнера "Пеленг УКВ" и включение КБ и УКВ передатчиков;

- включение по сигналу изотопного высотомера двигателя мягкой посадки, приземление;

- включение в ночное время по сигналу фотодатчика светоимпульсного маяка.

2. Конструкция СК

2.1 Корпус

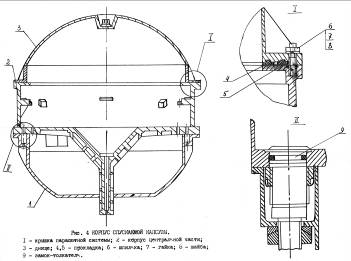

Корпус СК (рис.4) состоит из следующих основных частей: корпуса центральной части 2, днища 3 и крышки парашютной системы I, изготовленных из алюминиевого сплава.

Корпус центральной части вместе о днищем образует герметичный отсек, предназначенный для размещения носителя спец.информации и аппаратуры. Соединение корпуса c днищем осуществляется при помощи шпилек 6 с использованием прокладок 4, 5 из вакуумной резины.

Крышка парашютной системы соединяется с корпусом центральной части посредством замков - толкателей 9.

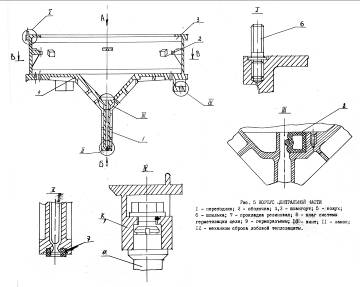

Корпус центральной части (рис.5) представляет собой сварную конструкцию и состоит из переходника I, оболочки 2, шпангоутов 3,4 и кожуха 5.

Переходник I изготовлен из двух частей, сваренных встык. На торцевой поверхности переходника имеется канавка для резиновой прокладки 7, на боковой поверхности - бобышки с глухими резьбовыми отверстиями, предназначенными для установки парашютной системы. Шпангоут 3 служит для соединения корпуса центральной части с днищем при помощи шпилек 6 и для крепления приборной рамы.
